DZIEDZICTWO INŻYNIERII: UKŁADY CYLINDRÓW, cz. I

Spalinowy silnik tłokowy to magiczny wynalazek. Jak każdy rodzaj silnika, zamienia on energię na pracę, ale potrafi przy tym rozpalać ludzkie emocje. Najprawdopodobniej istnieją na świecie ludzie pasjonujący się np. turbinami wodnymi, wiatrakami albo nawet silnikami elektrycznymi – ale na pewno stanowią wąski margines. Tymczasem spalinowy silnik tłokowy jeszcze całkiem niedawno fascynował ogromną część populacji, przynajmniej tej męskiej. Myślę, że jedną z głównych przyczyn – obok wielkiej praktyczności i uniwersalności tego rodzaju maszyny – jest różnorodność jej charakterów.

Weźmy taki silnik elektryczny. Istnieje całkiem sporo jego rodzajów – na prąd stały (obcowzbudny lub z magnesami trwałymi) i przemienny (jednofazowy, trójfazowy lub z zasilaniem dwustronnym) – jednak przeciętny użytkownik ma o tym bardzo blade lub wręcz żadne pojęcie, bo z jego perspektywy każdy z nich działa tak samo. Tymczasem silniki samochodów, mimo że zasadniczo służą temu samemu celowi, zdecydowanie się od siebie różnią. Pewnie – zawsze warczą, dymią, wymagają tankowania śmierdzącym i drogim (czytaj – wysoko opodatkowanym) paliwem, jednak w moim pokoleniu nawet kilkuletnie dzieci albo osoby kompletnie niezainteresowane motoryzacją doskonale wiedziały, że „Maluch” wydaje z siebie całkiem inny dźwięk niż Polonez, Syrena albo taksówkarski Mercedes, a co bardziej dociekliwi zwracali uwagę na różnice pomiędzy rykiem motorów Jelcza i Ziła. Popularnych marek pojazdów mechanicznych było wtedy zaledwie kilka, ale niemal każda z nich dawała się bezbłędnie rozpoznawać na słuch, i to nawet przedszkolakom – o ile się tym interesowali. A interesowało się wielu.

Charakter silnika objawia się na wiele sposobów: dolnozaworowy M-20, siedmiolitrowy big block V8 OHV, andrychowski diesel, motocyklowy dwusuw, hondowskie 1.6 VTEC i rzędowa szóstka BMW różnią się od siebie podobnie jak potrzeby i budżety ich użytkowników. Myślę, że to właśnie dlatego silniki tłokowe tak bardzo nas fascynują – bo mają niemalże ludzkie charaktery. Przy czym jednym z głównych czynników owego zróżnicowania jest liczba i układ cylindrów – i to o tym chciałem dziś opowiedzieć.

Pomysł zbudowania silnika spalinowego powstał przez analogię z bronią palną: szwajcarski major, Isaac de Rivaz, obserwował kiedyś pokaz elektrycznego pistoletu Alessandro Volty i pomyślał, że wylatujący z lufy pocisk mógłby do niej powracać, wykonując w międzyczasie jakąś pożyteczną pracę. Stąd już tylko krok do dodania mechanizmu korbowego, a następnie rozrządu, zapłonu, zasilania, chłodzenia, smarowania…

Pistolet, jak to pistolet – działa dzięki eksplozji, czyli zjawisku z definicji gwałtownemu. Ponieważ do utrzymania pracy potrzebne jest wyhamowanie pocisku i jego powrót w położenie wyjściowe, działają siły bezwładności. A w fizyce nie ma innego sposobu neutralizacji siły, niż zadziałanie drugą siłą, o takiej samej wartości i kierunku, ale przeciwnym zwrocie. Stąd pomysł dołożenia drugiej lufy i pocisku, a potem…

***

Pierwsze silniki spalinowe miały oczywiście pojedyncze cylindry, co oznaczało, że oddawały moc jedynie przez jedną czwartą czasu pracy (jeden suw z czterech, czyli 180 z 720 stopni obrotu wału korbowego przypadających na każdy cykl pracy). Wiązało się to z bardzo silnymi wibracjami, które nie przeszkadzały zbytnio w silnikach przemysłowych (przymocowanych na stałe do podłoża), ale sprawiały kłopot w pojazdach. Jedynym sposobem ich opanowania było zastosowanie wielkiego i ciężkiego koła zamachowego, magazynującego energię w trakcie suwu pracy i oddającego ją przez pozostałe trzy czwarte cyklu. Stabilizowało to prędkość obrotową wału.

Na filmie z pokazu oryginalnego trójkołowca Benza (nakręconym w latach 20-tych) widać, że mimo zastosowania ogromnego koła zamachowego wibracje silnika wstrząsają całym pojazdem. Film jest oczywiście niemy, ale dźwięku historycznego wehikułu możecie posłuchać TUTAJ.



Jednocylindrowe silniki czterosuwowe dominowały w XIX-wiecznych powozach bez koni (był to też jedyny okres, w którym jednocylindrowce napędzały pojazdy klasy innej niż najtańsza – przykładem jest choćby elegancki Benz Victoria). Począwszy od 1900r. szybko traciły one na popularności. Około 1905r. były już rzadkością, występującą niemal wyłącznie w najtańszych mikrosamochodzikach.

Chyba ostatnim „poważnym” samochodem jednocylindrowym był francuski Sizaire-Naudin, wytwarzany do 1911r. Silnik miał pojemność aż 1,5 litra i dawał moc 12 KM (więcej o tym aucie przeczytacie TUTAJ, natomiast dźwięk silnika i oryginalnego typu przekładni znajdziecie TUTAJ).

Foto: sv1ambo, Licencja CC

Foto: sv1ambo, Licencja CC

Późniejsze przykłady jednocylindrowych mikroautek to Hanomag Kommissbrot z lat 20-tych i oczywiście wszystkie wydania Isetty – zdecydowanie najpopularniejszego w historii samochodu z jednym cylindrem. Przy czym pierwotna, włoska wersja autka używała specyficznego układu dwusuwu z dwoma tłokami dzielącymi jedną komorę spalania.

Warto zauważyć, że oprócz oczywistych wad silniki jednocylindrowe wykazują też zalety, takie jak prostota konstrukcji, stosunkowo wysoka moc jednostkowa (zwłaszcza w przeliczeniu na rozmiary i masę silnika) oraz łatwość chłodzenia, szczególnie powietrzem. Z tych względów układ zdobył ogromną popularność w jednośladach, a także w zastosowaniach stacjonarnych (gdzie wibracje nie są problemem). Jeden cylinder miały też zawsze tzw. silniki średnioprężne, częste w ciągnikach rolniczych i ciężkich maszynach z okresu międzywojennego i tuż-powojennego.

***

Pierwsze silniki dwucylindrowe wyprodukował Gottlieb Daimler – już w 1889r. Co ciekawe, miały one układ widlasty, z kątem rozwarcia cylindrów równym 17º i dwoma korbowodami dzielącymi pojedynczy czop korbowy wału.

Pojemność 565 cm³ i sprężanie 2,5:1 dawały moc 1,5 KM przy 700 obrotach na minutę. Licencję na tę konstrukcję szybko kupiła francuska firma Panhard-Levassor, która jako pierwsza wprowadziła ją na rynek i została pierwszym w historii komercyjnym producentem spalinowych powozów bez koni (Panhard do końca swego istnienia reklamował się hasłem „la marque doyenne” – marka-senior).

Rysunek: public domain



Zanim to nastąpiło, silnik V2 został zastosowany w drugim drogowym i zarazem pierwszym czterokołowym pojeździe Daimlera, nazwanyym Stahlradwagen („wóz na stalowych kołach”). Osiągał on prędkość 18 km/h i powstał w tylko dwóch egzemplarzach – brak produkcji seryjnej zadecydował o pierwszeństwie firmy Panhard-Levassor.

Foto: public domain

Korzyść z dodania drugiego cylindra jest oczywista: siły pierwszego rzędu (czyli bezwładność tłoków i korbowodów działająca wzdłuż osi cylindra) mogą się równoważyć, a zapłony następują dwukrotnie częściej. Dzięki temu kultura pracy ogromnie poprawia się, można też znacząco zmniejszyć masę koła zamachowego. Tyle tylko, że przy jedynie dwóch cylindrach pełne zrównoważenie sił pierwszego rzędu wymaga dokładnie 90-stopniowego kąta rozwarcia (oraz zastosowania przeciwciężarów na wale), a wtedy zapłony będą następować nierównomiernie – w odstępach 270 i 450 stopni obrotu wału. Przy mniejszym rozchyleniu cylindrów można częściowo zniwelować ten problem, jednakże zniknie wtedy wyrównoważenie. By temu zaradzić można z kolei zastosować dwa osobne wykorbienia wału i dodatkowe wałki wyrównoważające – to jednak znacznie komplikuje i podraża budowę silnika.

Z tych powodów silniki V2 nie zdobyły popularności w samochodach. Ich aplikacje ograniczały się do motocykli i pojazdów pochodnych – np. międzywojennych trójkołowców brytyjskich firm Morgan i B.S.A. Jedynym znanym mi wyjątkiem były wczesne kei-cars Mazdy.

Morgan z 1934r. i BRZMIENIE JEGO SILNIKA, przypominające stare motocykle Harley-Davidson. Charakterystyczny bulgot to efekt nierównych odstępów między zapłonami (nieco podobny efekt występuje w innych układach wykazujących tę cechę – w tym V4 i V8).

Foto: Nrbelex, Licencja GNU

Mazda R360 coupé ’60

Foto: Taisyo, Licencja CC

Foto: Tennen-Gas, Licencja CC

Druga możliwość to dwucylindrowy silnik przeciwsobny, który w automobilach pojawił się w 1899r. u Karla Benza. Konstruktor nazwał go Kontra-Motor.

W formie eksperymentalnej takie silniki pracowały już w 1897r., ale do produkcji trafiły dwa lata później, w wersjach 1,7- i 2,7-litrowych o mocach 5 i 8 KM. W późniejszych czasach urosły do 3,7 litra i 16 KM, niektóre odmiany pracowały też w pierwszych motorowych wozach ciężarowych i omnibusach.

Rysunek: public domain

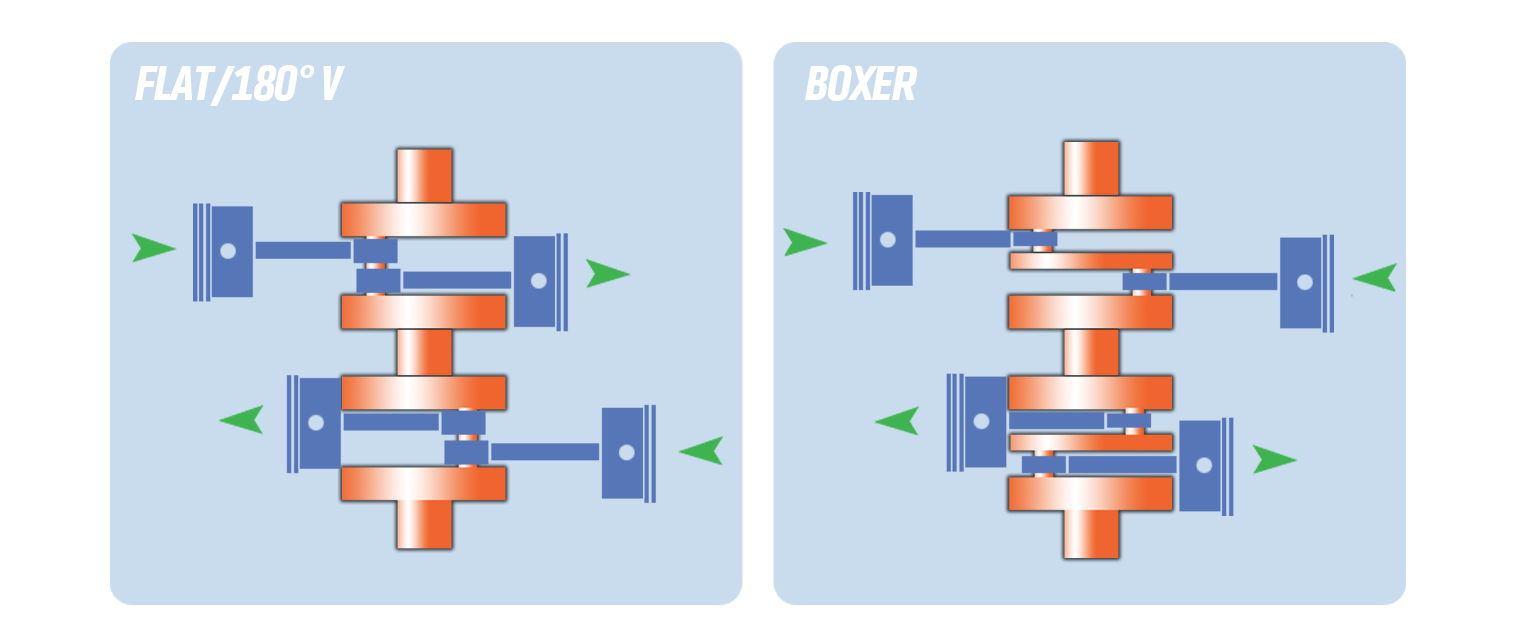

Istotą silnika przeciwsobnego jest istnienie osobnego wykorbienia dla każdego z korbowodów, przy 180-stopniowym kącie rozwarcia cylindrów. W ten sposób tłoki poruszają się naprzeciwko siebie, tak jakby się boksowały – stąd potoczna nazwa boxer.

Animacja: Anynobody, Licencja CC

Silniki typu boxer są zawsze najlepiej wyrównoważone spośród wszystkich układów o danej liczbie cylindrów. Siły pierwszego rzędu znoszą się całkowicie, a zapłony następują w równych odstępach (przy czterosuwowym dwucylindrowcu co 360º, przy dwusuwowym co 180º). Inna zaleta B2 to możliwość rezygnacji z rozdzielacza zapłonu – iskra może przeskakiwać równocześnie w obu cylindrach (w jednym z nich po prostu nie będzie wtedy palnej mieszanki). Występuje też jednak pewien problem: wykorbienia wału leżą wprawdzie w jednej płaszczyźnie (wał jest płaski), ale są przesunięte względem siebie – dlatego mimo zrównoważenia sił pierwszego rzędu powstają momenty skręcające wał korbowy. By uzmysłowić to sobie, najłatwiej chwycić palcami dwóch dłoni dwa końce długopisu i pociągnąć je w przeciwnych kierunkach: długopis obróci się, bo nawet jeśli wygenerujemy identycznej wartości siły (o zerowej wypadkowej), to ich przyłożenie w różnych miejscach wytworzy moment skręcający. To samo dzieje się z wałem silnika B2.

Z tego układu najbardziej znany był Citroën. Poza nim dwucylindrowe boxery miały między innymi najwcześniejsze Fordy (Modele A, C i F z pierwszej dekady XX wieku), Tatry z lat 20-tych, a po wojnie Panhardy, BMW 700, DAFy, Toyoty Publica i S800, a także austriackie Steyr-Puchy na bazie Fiatów 500. Zwłaszcza w tym ostatnim przypadku w oczy rzucała się poprawa kultury pracy w stosunku do włoskich silników rzędowych. Ja sam zauważyłem to w czasie przejażdżki 2CV: jego silnik brzmi podobnie do „Malucha”, ale nie generuje wibracji, które polskim samochodem „miotają jak szatan” (cytat).

Specyficzny rodzaj silnika B2 opracowała jeszcze przed 1900r. brytyjska firma Lanchester (znana z różnych innowacyjnych i oryginalnych konstrukcji, będących doskonałym tematem na osobny wpis): były tam dwa osobne wały korbowe obracające się w przeciwnych kierunkach, co równoważyło wspomniany wyżej moment skręcający wał. Wadę stanowiły nierówne odstępy między zapłonami (ponieważ tłoki znajdowały się w przeciwnych fazach), jednak kultura pracy i tak przewyższała Kontra-Motor Benza. Układ nie rozpowszechnił się z uwagi na wysoki koszt: fabrykacja dwóch wałów i dodatkowych korbowodów wychodziła drożej niż silnik czterocylindrowy, nie mniej jednak Lanchester stosował tę koncepcję do 1904r.

Silnik z dwoma wałami korbowymi Lanchestera

Rysunek: public domain

Została jeszcze konfiguracja R2, z cylindrami stojącymi równolegle koło siebie. Daje ona budowę lżejszą i prostszą od konstrukcji widlastych i przeciwsobnych, ale i zdecydowanie najsłabszą kulturę pracy. Warto wspomnieć, że układ rzędowy rozważał pierwotnie Karl Benz, jednak problemy z wyrównoważeniem skłoniły go do przyjęcia koncepcji Kontra-Motor.

Rzędowe dwucylindrówki występują w trzech wersjach, z wykorbieniami co 180º, 270º lub 360º.

Animacja: MichaelFrey, Licencja CC

Konfiguracja 360-stopniowa, z tłokami poruszającymi się razem, jest najpopularniejsza w czterosuwach, bo najlepiej dzieli 720-stopniowy cykl pracy na ćwiartki. Niestety, wspólny ruch obu tłoków tworzy nierównowagę pierwszego rzędu, identyczną jak w jednocylindrowcu – z punktu widzenia kultury pracy jedyną przewagą pozostają dwukrotnie częstsze zapłony (a poza tym mniejsze koło zamachowe). Środki zaradcze również wyglądają podobnie: ciężkie przeciwwagi na wale korbowym, dodatkowe wałki wyrównoważające, itp., które podnoszą koszt do poziomów rzadko akceptowalnych w segmencie dwucylindrowym.

Pozostałe dwa układy stosuje się głównie w motocyklach, więc nie będę się nad nimi rozwodził. Generalnie przy cyklu dwusuwowym „naturalna” wydaje się konfiguracja 180º (bo dzieli cykl na połówki), natomiast przy czterosuwowym wały wykorbione co 180 i 270 stopni mają podobne charakterystyki jak silnik V2.

Najlepiej znanymi nam samochodami z silnikiem R2 są oczywiście Fiaty 500, 126, Panda I i CC, ale po raz pierwszy pojawiły się one już u G. Daimlera (w 1895r., po rezygnacji z układu widlastego). Następnie zastosowała je francuska marka Decauville (1898r.), której motor stanowił składankę dwóch jednocylindrowców de Diona połączonych wspólnym wałem korbowym. Dalej wymienić można NSU Prinz z lat 60-tych, Subaru 360, Daihatsu Cuore oraz wczesne Hondy N360, N400 i N600. Z kolei w XXI wieku, gdy z rynku znikł Fiat 126 i wydawało się, że czas dwóch cylindrów ostatecznie minął, silniki R2 odrodziły się w Tatach Nano, no i w małych modelach koncernu Fiata: specyficzny owoc idei downsizingu, nazwany TwinAir, trafił do nowej 500-tki, Pandy, Punto, Lancii Ypsilon i Alfy-Romeo MiTo (dwucylindrowe Lancie i Alfy-Romeo – czy tak wyobrażaliśmy sobie XXI wiek…?).

Dwucylindrowy silnik Fiata 126p. JEGO ODGŁOS zna doskonale każdy Polak.

Foto: praca własna

Przy założeniu stałej pojemności większa liczba cylindrów poprawia kulturę pracy, ale podnosi spalanie (z uwagi na wyższe opory) i pogarsza elastyczność (tak, POGARSZA – bo to, że Cadillac V8 „idzie z dołu” lepiej niż „Maluch” wynika z wielokrotnie większej pojemności, nie liczby cylindrów). Dlatego też w 1955r. włoski konstruktor Aurelio Lampredi próbował zbudować 2,5-litrowy silnik R2 przeznaczony do… Formuły 1 – jego teoretycznie wyższy moment obrotowy miał zapewniać lepsze wyniki na ciasnych torach, takich jak Monaco. Niestety, wibracje przy wyższych obrotach obrotach okazały się na tyle silne, że… testowe stanowisko na hamowni rozpadło się na kawałki!! Dalszych prób zaniechano.

I jeszcze ciekawostka, wspólna dla układów z jednym cylindrem, B2 i R2 360º: chodzi o różnicę ciśnień w skrzyni korbowej, wytwarzaną przez poruszające się tłoki, które działają jak pompa. Gottlieb Daimler próbował użyć tego efektu by poprawić napełnianie cylindra (uzyskać namiastkę doładowania): w denko tłoka wbudował sprężynowy zawór samoczynnie otwierający się w czasie ssania (bo pod tłokiem panowało wtedy ciśnienie wyższe niż nad) i wpuszczający do cylindra dodatkowe powietrze. Z kolei boxery Citroëna posiadały w skrzyni korbowej otwór zaślepiony ruchomą, gumową klapką: gdy tłoki szły w dół, podnosiła się ona wypuszczając gazy, a gdy w górę – zamykała. W ten sposób wewnątrz powstawało podciśnienie zapobiegające wyciekom oleju.

***

Silnik trzycylindrowy można skonstruować na dwa sposoby: jako rzędowy albo widlasty. Tak, to nie pomyłka – sam nie wiedziałem i aż się zdziwiłem, robiąc research do tego artykułu, ale istniały motory V3, z jednym cylindrem w jednym „rzędzie” i dwoma w drugim. Stosowano je przede wszystkim w wyścigowych motocyklach Hondy z lat 80-tych, chociaż sam układ wynalazło DKW 30 lat wcześniej. Ale motocyklami się tutaj nie zajmujemy, więc przechodzimy do samochodowych silników R3.

W klasycznym trzycylindrowcu wał jest wykorbiony co 120 stopni, co daje pełne wyrównoważenie sił pierwszego rzędu, ale nie momentów (z uwagi na asymetrię chwilowych prędkości tłoków). Ponieważ w trakcie każdego cyklu występują tylko trzy suwy pracy, w obiegu czterosuwowym wciąż mamy do czynienia z oddawaniem mocy „skokami”. Brzmi to W TEN SPOSÓB.

Animacja: MichaelFrey, Licencja CC

Co innego w dwusuwie – tutaj suwy pracy trwają połowę, a nie ćwiartkę cyklu, więc przy trzech cylindrach nakładają się na siebie – dzięki temu silniki Wartburga czy Syreny charakteryzują się zaskakująco spokojnym i gładkim biegiem. Firma DKW reklamowała się nawet hasłem „3=6” sugerując, że dwusuwowe R3 odpowiada czterosuwowemu R6 – i miało to pewne podstawy, jak np. wspomniane nakładanie się suwów pracy czy też identyczny interwał pomiędzy zapłonami (regularnie co 120º). Dźwięk obu rodzajów jednostek napędowych różni się jednak diametralnie.

Trzycylindrowy dwusuw Wartburga oraz JEGO ODGŁOS

Foto: praca własna

Pierwsze trzycylindrowe silniki samochodowe opracowali w USA bracia Duryea, którzy na przełomie XIX i XX wieku budowali trójkołowe, trzycylindrowe powozy bez koni. Później nastąpiła długa przerwa – dopiero po II wojnie światowej układ spopularyzowały dwusuwowe konstrukcje DKW, Saaba i ich klony. Od lat 70-tych silniki takie wykorzystywał szereg japońskich kei-cars (przede wszystkim Suzuki), a potem nieco większe modele Subaru i Daihatsu. Z lat 80-tych pochodziły też niesławnej pamięci diesle włoskiej firmy VM, a z kolejnej dekady – trzycylindrowce Smarta i hybrydowej Hondy Insight. Z kolei XXI-wieczna eksplozja downsizingu wywołała prawdziwe tsunami, które zalało rynek silnikami R3, najczęściej z turbodoładowaniem – ten trend nie ominął nawet Audi i BMW.

***

Przez lwią część historii motoryzacji w zdecydowanej większości krajów największą popularnością cieszyły się silniki czterocylindrowe (mowa oczywiście o samochodach osobowych, jak zawsze na Automobilowni). To zrozumiałe, bo czwórka jest doskonałym wypośrodkowaniem pomiędzy wyrównoważeniem i innymi zaletami mechanicznymi, a czynnikiem kosztowym, w dodatku wydaje się optymalna dla pojemności stosowanych w większości samochodów popularnych. Omawianie rozpoczniemy jednak nie od najczęstszego układu rzędowego, a od boxera – bo ten pojawił się jako pierwszy, już w 1862r.

No dobrze, to trochę naciągane, bo ów pierwszy silnik B4 rozpadł się po zaledwie chwili pracy. Nie zmienia to jednak faktu, że istniał i dał się uruchomić. Jego pomysłodawcą był człowiek uważany w krajach niemieckojęzycznych za wynalazcę czterosuwowego silnika spalinowego, to jest Nikolaus August Otto, wykonawcą zaś – zakontraktowany przezeń mechanik z Kolonii, Michael Zons.

Otto rozumiał, że jeśli praca silnika składa się z czterech suwów, to optymalnie będzie zrobić cztery cylindry, by w każdym z nich miała miejsce inna ćwiartka cyklu. Niestety, nie miał jeszcze pojęcia o właściwym wyważeniu wału i całego mechanizmu korbowego (nie mówiąc o ówczesnej jakości obróbki elementów metalowych) – stąd rozpadnięcie się silnika tuż po odpaleniu. Rozczarowany Otto postanowił uczynić krok wstecz i kolejny silnik zaprojektował według prymitywnej, XVIII-wiecznej koncepcji majora de Rivaza, ale fakt pozostaje faktem – to on wymyślił i zbudował pierwszą maszynę czterocylindrową.

W boxerze każdy tłok łączy się z własnym czopem korbowym, a wał pozostaje płaski (wykorbienia co 180º)

Animacja: MichaelFrey, Licencja CC

Jak w każdym silniku przeciwsobnym, zaletami są zwarta budowa, niski środek ciężkości (dzięki leżącej konfiguracji) i bardzo dobre wyrównoważenie. Wadami – duża szerokość i wysoki koszt wynikający z konieczności zdublowania wielu elementów (głowicy cylindrów, kolektorów, itp.).

W silniku B4 siły pierwszego rzędu w pełni się równoważą. Momenty skręcające występują (z uwagi na dystans między czopami korbowymi sąsiadujących cylindrów), jednak pozostają nieznaczne, więc konstruktorzy zwykle je ignorują. Również siły drugiego rzędu – o których powiem przy okazji układu R4 – są znacznie zredukowane, co poprawia kulturę pracy i umożliwia zastosowanie wyższych pojemności bez potrzeby dokładania wałków wyrównoważających.

Pewnym problemem jest za to układ wydechowy. Otóż prawidłowe napełnienie cylindra i sprawna wymiana ładunku wymagają równych odstępów pomiędzy impulsami ciśnienia w wydechu. Natomiast na animacji powyżej widać, że w B4 iskry pojawiają się najpierw w jednym bloku cylindrów, a potem w drugim: z tego powodu, by uzyskać regularne impulsy ciśnienia spalin, należałoby zbudować kolektory łączące w pary cylindry z przeciwległych bloków. To oczywiście komplikuje i podraża całe zadanie.

Dawniej konstruktorzy przedkładali prostotę nad sprawność silnika, łączyli więc cylindry jednostronnie i godzili się z gorszym napełnianiem (wynikiem nieregularnych impulsów ciśnienia spalin jest np. charakterystyczny bulgot starych boxerów Volkswagena). Zmieniło to dopiero Subaru, które w latach 90-tych, na potrzeby rajdów, opracowało wydechy o równej długości dla wszystkich cylindrów i równomiernych impulsach (łączące najpierw cylindry 1-3 i 2-4, a potem wszystko razem). W modelach seryjnych ten patent pojawiał się od 2003r. (począwszy od Legacy), usuwając specyficzne brzmienie boxera – dlatego purystom tunerzy oferują akcesoryjne wydechy przywracające bulgot.

Pierwsze silniki B4 (wyścigowe) powstały w 1900r. jako rozwinięcie dwucylindrowego Kontra-Motor Benza. W latach 20-tych przeciwsobne czterocylindrówki (obok dwucylindrówek) produkowała Tatra, od której układ ten przejął Ferdynand Porsche konstruujący VW „Garbusa”. Stamtąd powędrował on do opracowanego przez jego syna Porsche 356, a potem 914. Trzeba też wspomnieć o Citroënach Ami, GS i Axel, wielu modelach Alfy-Romeo (począwszy od Alfasuda z 1971r.), oraz oczywiście o wspomnianych już Subaru. Warto zauważyć, że wiele z tych silników było chłodzonych powietrzem – układ B4 doskonale się bowiem do tego nadaje.

Najbardziej zaawansowana wersja czterocylindrowego boxera Porsche – tzw. Fuhrmann-Motor, skonstruowany przez inż. Ernsta Fuhrmanna do zastosowań wyczynowych. W najmocniejszych specyfikacjach miał pojemność dwóch litrów, cztery wałki rozrządu i moc 180 KM przy 7.200 obr/min, a BRZMIAŁ TAK.

Foto: public damain

Widlasty silnik czterocylindrowy to nic innego, jak dwa połączone V2: mamy tu dwa czopy korbowe, po jednym na każdą parę cylindrów, w odstępie co 180º. Własności też będą więc podobne: pełne zrównoważenie sił pierwszego rzędu dla kąta rozwarcia 90º oraz niepełne przy mniejszych kątach, przy czym odstępy pomiędzy zapłonami nigdy nie będą równe. Momenty skręcające działają, ale są niewielkie – to zasługa krótkiego wału, a więc jego większej sztywności i mniejszego ramienia siły.

Układ widlasty stosuje się w zasadzie tylko z uwagi na zwartą budowę silnika, dlatego przy mniejszej liczbie cylindrów (do czterech włącznie) jest on rzadko spotykany w samochodach – bo porównywalne silniki rzędowe mieszczą się bez problemu, a pracują równiej i kosztują taniej (z uwagi na pojedynczą głowicę i kolektory). V2 i V4 rozpowszechniły się więc głównie w motocyklach, łodziach itp. Zdarzały się jednak wyjątki: począwszy od konstrukcji Francuza, Émile’a Morsa, z 1897r., poprzez międzywojenne i powojenne Lancie (w tym przełomową Lambdę), modele amerykańskiego koncernu AMC, aż po dobrze znane w Polsce Zaporożce. Silniki V4 stosował też długo europejski Ford, który skonstruował dwie odrębne jednostki tego typu, z czterema osobnymi wykorbieniami i wałkiem wyrównoważającym: brytyjską, nazwaną Essex V4, wykorzystywały modele Transit i Corsair, a niemiecką – oczywiście cały szereg Taunusów, a ponadto Saab i Matra. Oba warianty trafiały też pod maskę sportowego Capri. Fordowskie V4 miały reputację pracujących bardzo szorstko, jednak ja znam właściciela Capri, który twierdzi wręcz odwrotnie – że widlasta czwórka robi lepsze wrażenie od porównywalnych rzędówek. Mam nawet zaproszenie na przejażdżkę, ale z uwagi na dzielącą nas odległość na okazję trzeba będzie poczekać.

Widlasta czwórka wczesnego Zaporożca ORAZ JEJ ODGŁOS

Foto: Gwafton, Licencja CC

Jako ostatni w pierwszej części artykułu opiszę rzędowy silnik czterocylindrowy. R4 jak koń: jakie jest, każdy widzi. Ogromna większość samochodów, z jakimi mamy do czynienia w Europie, wykorzystuje ten układ, a i w Stanach Zjednoczonych ostatnimi laty rynkowy udział czterocylindrowców – dzisiaj prawie nie występujących w innych odmianach niż rzędowa – przekroczył 50%. Dlatego mija się z celem wyliczanie producentów, może poza pierwszym z nich…

…czyli Daimlerem, który w latach 1898-1902 produkował 1,8-litrowy, 6-konny model Phönix.

Foto: materiał producenta

Najbardziej rozpowszechniony typ rzędowej czterocylindrówki ma cztery osobne wykorbienia, ułożone w jednej płaszczyźnie (co 180º) w sposób widoczny poniżej – z kolejnością zapłonów 1-3-4-2 (choć czasem stosuje się też 1-2-4-3).

Animacja: MichaelFrey, Licencja CC

Siły pierwszego rzędu równoważą się, nie pojawiają się momenty skręcające, a zapłony następują w równych odstępach – to wszystko poprawia kulturę pracy, która jednak wciąż nie jest idealna, a to z dwóch powodów. Po pierwsze, jak w każdym silniku czterocylindrowym, suwy pracy nie pokrywają się, bo wszystkie tłoki osiągają położenia zwrotne w tych samych momentach (chwilowa moc wynosi wtedy zero). Problem jest znacznie zredukowany w stosunku do silników o mniejszej liczbie cylindrów, gdzie przerwy pomiędzy suwami pracy są długie (dlatego też koło zamachowe czwórki można kolejny raz zmniejszyć), ale wciąż istnieje. A po drugie i ważniejsze – rzędowa czterocylindrówka cierpi na tzw. nierównowagę sił drugiego rzędu. Owe siły rosną wraz z prędkością obrotową oraz masą tłoków, co oznacza, że większe pojemności R4-ek – w praktyce od około dwóch litrów wzwyż – wymagają dodatkowych wałków wyrównoważających. Chyba że mówimy o starych, niewysilonych motorach, w stylu Fordów T / A, Citroëna DS 23 albo radzieckich i polskich M-20 / S-21, w których problem łagodziły niskie prędkości obrotowe, a i wymagania użytkowników stały trochę niżej (wibracje do pewnego stopnia absorbowały też elastyczne mocowania, wynalezione w latach 20-tych przez Chryslera i szybko zaadoptowane przez Citroëna).

Skąd biorą się siły drugiego rzędu? Otóż w „górnej połowie” ruchu (gdy dolny koniec korbowodu znajduje się powyżej osi wału korbowego) tłoki osiągają większe prędkości i przyspieszenia niż w „dolnej połowie”, bo na skutek wychylenia korbowodu mają do przebycia dłuższą drogę w tym samym czasie. Generuje to nierówne siły bezwładności, a więc wibracje w osi cylindra, o częstotliwości dwóch cykli na obrót wału.

Źródło: https://www.motocykl-online.pl/galerie/Uklad-i-wal-korbowy,8064,6

W zaawansowanych silnikach R4 siły drugiego rzędu są równoważone za pomocą dwóch wałków obracających się w przeciwnych kierunkach dwukrotnie szybciej od niego, z masami rozmieszczonymi tak, by siły odśrodkowe niwelowały siły drugiego rzędu.

Masy przeciwdziałające siłom drugiego rzędu są oznaczone literami C i D. To rozwiązanie wymyślił w 1911r. Frederick Lanchester (ten sam, który wcześniej skonstruował dwucylindrowy silnik z dwoma wałami korbowymi), a dzisiaj stosuje je wielu producentów większych silników R4, a także V6.

Rysunek: public domain

Przy układzie R4 omówiliśmy oczywiście tylko cykl czterosuwowy, w historii motoryzacji istniał jednak jeden przykład dwusuwu o tej konfiguracji – czeskie Aero 50 z silnikiem złożonym z dwóch litrowych dwucylindrówek.

Silniki R4 zrobiły furorę w samochodach osobowych, bo stanowią najprostszy i najtańszy typ czterocylindrowców, które, jak już ustaliliśmy, oferują najlepszą kombinację kosztu, zużycia paliwa i kultury pracy, a ich wady – chodzi głównie o rozłączne suwy pracy i działanie sił drugiego rzędu – w praktyce zauważają jedynie najbardziej wybredni automobiliści. Ci preferują silniki wielocylindrowe (od pięciu wzwyż), w których nie następują żadne przerwy w oddawaniu mocy. O nich powiemy sobie w drugiej części artykułu.

C.D.N.
